Technische veren in de fijnmechanica: precisie in compacte mechanische systemen

Waarom veren belangrijk zijn in fijnmechanische systemen

Veel fijnmechanische systemen bevatten bewegende onderdelen die nauwkeurig moeten worden gepositioneerd of teruggebracht naar een beginstand. Technische veren leveren hierbij een gecontroleerde kracht die beweging stabiliseert of componenten op hun plaats houdt.

In tegenstelling tot grote industriële toepassingen gaat het in de fijnmechanica vaak om kleine krachten en minimale toleranties. Daarom moeten veren zeer consistent functioneren en exact afgestemd zijn op de belasting en beschikbare ruimte.

Belangrijke parameters bij het ontwerp zijn onder andere de veerconstante, de maximale doorbuiging en de beschikbare inbouwlengte. Wie zich verder wil verdiepen in deze berekeningen kan ook onze technische gids: uw technische veer berekenen raadplegen.

Welke veertypen worden toegepast in fijnmechanische systemen?

De keuze voor een veertype hangt af van de belastingsrichting, de beschikbare inbouwruimte en de gewenste bewegingsfunctie. In de fijnmechanica zijn dit de meest gebruikte typen.

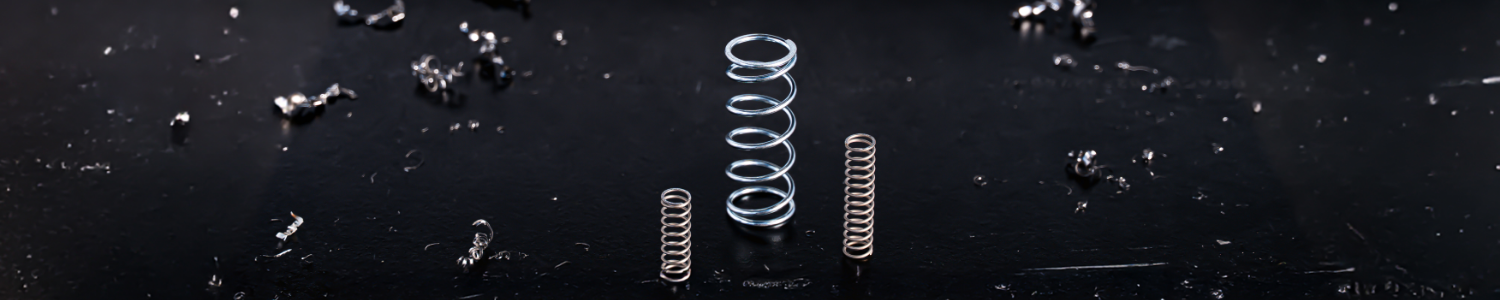

• Drukveren worden ingezet voor terugstelling, positionering en het onder spanning houden van componenten. De Spiraal produceert drukveren met draaddiameters vanaf 0,07 mm, wat ze geschikt maakt voor toepassingen met sterk beperkte inbouwmaten.
• Conische drukveren zijn een specifieke variant waarbij de windingen bij volledige indrukking gedeeltelijk in elkaar schuiven. Dit levert een grotere veerweg op binnen een beperkte bloklengte, een eigenschap die in meetinstrumenten, optische systemen en compacte actuatoren goed van pas komt.
• Trekveren leveren trekkracht bij uitrekking en worden gebruikt voor terugtrekmechanismen, vergrendelingen en spanningselementen. Voor fijnmechanische toepassingen zijn uitvoeringen met draaddiameters vanaf 0,10 mm beschikbaar.
• Torsieveren zetten rotatiebewegingen om in een herstelmomenten en worden toegepast in schakelaars, kleppen en sluitingsmechanismen. De veerconstante van een torsieveer wordt uitgedrukt in Nmm per graad en is bepalend voor het herstelvermogen bij kleine hoeken.
• Klokveren en constante krachtveren zijn geschikt voor toepassingen waarbij een gelijkmatige kracht over een langere slag nodig is, zoals in compacte oprolmechanismen of aandrijfelementen. Klokveren worden geproduceerd met bandbreedtes tot circa 3 mm draaddiameter equivalent.

Materiaalkeuze: stalen en RVS veren

Het materiaal bepaalt de levensduur, de corrosiebestendigheid en het gedrag onder herhaalde belasting. Voor fijnmechanische toepassingen zijn de meest relevante materiaalkeuzes:

Verenstaal en RVS dekken de meeste standaardtoepassingen. Verenstaal biedt hoge treksterkte en goede vermoeiingsbestendigheid voor droge of beschermde omgevingen. Waar vocht, reinigingsmiddelen of lichte corrosieve media aanwezig zijn, is een roestvrijstalen uitvoering aan te raden.

RVS 316 heeft een hogere molybdeen-inhoud dan RVS 302 en verdient de voorkeur in medische apparatuur, laboratoriumsystemen en offshore-toepassingen waar hogere corrosiebestendigheid vereist is.

koper en fosforbrons zijn niet magnetische alternatieven met goede elektrische geleidbaarheid. Ze worden toegepast in instrumenten waarbij magnetische interferentie problematisch is of waarbij geleidende veerelementen nodig zijn.

Inconel en Hastelloy zijn bestemd voor extreme omstandigheden: hoge temperaturen, agressieve omgevingen of hoge druk. Deze materialen worden bij De Spiraal op aanvraag verwerkt, onder meer voor offshore- en defensietoepassingen.

Oppervlaktebehandelingen zoals passiveren, verzinken of coaten worden op aanvraag toegepast en kunnen de corrosiebestendigheid en slijtvastheid verder verbeteren.

Ontwerp en berekening van veren

Bij het ontwerpen van veren voor de fijnmechanica zijn de volgende parameters bepalend.

• ‍Veerconstante : de verhouding tussen kracht en verplaatsing, uitgedrukt in N/mm voor druk- en trekveren en Nmm/graad voor torsieveren. Een verkeerd ingeschatte veerconstante leidt direct tot positioneringsfouten of overbelasting.‍
• Bloklengte en veerweg: in compacte systemen is de maximale indrukking begrensd door de beschikbare inbouwruimte. Conische uitvoeringen of veren met een kleine spoelstijging bieden meer slag binnen dezelfde bloklengte.‍
• Spoelverhouding (D/d): de verhouding tussen de gemiddelde spoeldiameter en de draaddiameter beïnvloedt de productiebetrouwbaarheid en de gevoeligheid voor wringen. ‍
• Levensduur en vermoeiing: in dynamisch belaste systemen is het aantal belastingscycli een kritische parameter. De Spiraal kan op basis van uw belastingsprofiel adviseren over materiaal- en constructiekeuzes die de levensduur optimaliseren.

Omdat maatafwijkingen in fijnmechanische systemen direct doorwerken op de functie, produceert De Spiraal veren volledig op maat, afgestemd op uw specifieke ontwerp.

Meer over het berekenen van veerconstante en bloklengte: zie onze technische gids voor het berekenen van veren.
