In mechanische systemen draait de veerkeuze om meer dan alleen kracht en slag. De belastingsduur, het aantal cycli en de inbouwruimte bepalen minstens zo sterk welk veertype geschikt is. Dit artikel legt uit waarin stempelveren en conventionele drukveren technisch van elkaar verschillen, zodat u al in de ontwerpfase de juiste keuze kunt maken.
Een drukveer levert kracht wanneer hij wordt ingedrukt en keert daarna terug naar zijn vrije lengte. Die ogenschijnlijk eenvoudige werking maakt hem inzetbaar voor terugstelmechanismen, spanregeling, speling opvangen en het uitoefenen van een constante druk op een component. Wilt u meer weten over de basiswerking? Lees dan ook wat een drukveer doet.
Een belangrijk ontwerpparameter hierbij is de veerconstante van een drukveer. Deze waarde geeft aan hoeveel kracht nodig is om een veer een bepaalde afstand in te drukken. De juiste veerconstante bepaalt of een systeem soepel beweegt of juist te stug reageert.
Conventionele drukveren zijn de meest gebruikte uitvoering binnen technische veren. Ze worden meestal vervaardigd uit rond veerdraad en zijn geschikt voor een groot bereik aan krachten, slagen en inbouwruimtes. Daardoor worden ze veel toegepast in machinebouw, apparaten en algemene industriële systemen.
In veel toepassingen is een standaard drukveer voldoende, zolang de veerconstante en maximale indrukking passen bij de belasting. Denk aan terugstelmechanismen, vergrendelingen, geleidingen en andere mechanische functies waarbij de belasting relatief voorspelbaar blijft.
Gangbare materialen zijn verenstaal en roestvast staal. Voor RVS-uitvoeringen kunt u denken aan RVS 302, 304 of 316, afhankelijk van de corrosie-eisen. Voor toepassingen boven 120°C zijn chroomvanadium- of chroomsiliciumstaal beschikbaar. De veerconstante loopt op van minder dan 0,1 N/mm voor fijne precisieveren tot meer dan 1.000 N/mm voor zware industriële toepassingen.

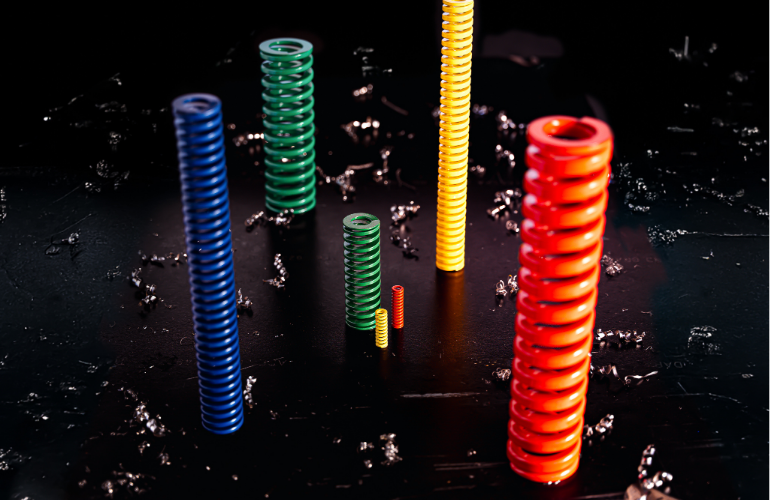

Stempelveren (ook wel "die springs" genoemd) zijn ontwikkeld voor situaties waar een conventionele drukveer te snel aan zijn vermoeiingsgrens komt. Ze worden standaard geproduceerd conform ISO 10243 en de Amerikaanse norm, en zijn daardoor rechtstreeks uitwisselbaar in bestaande matrijssystemen.
De voornaamste technische kenmerken zijn:
Het meest zichtbare verschil zit in het draadprofiel: conventionele drukveren worden gemaakt van rond draad, stempelveren van rechthoekig draad. Dat rechthoekige profiel maakt een hogere energiedichtheid per volume-eenheid mogelijk, waardoor stempelveren meer kracht leveren in een compactere inbouwruimte.
Ook de levensduur onder cycli verschilt wezenlijk. Een conventionele drukveer is breed inzetbaar, maar bereikt bij intensief cyclisch gebruik eerder zijn vermoeiingsgrens. Stempelveren zijn ontworpen voor cyclusaantallen van 250.000 tot meer dan 1.000.000, afhankelijk van de belastingscategorie en de mate van indrukking. Daarvoor gelden vaste normen: ISO 10243 en de Amerikaanse equivalent, die de maatreeks en belastingscategorieën vastleggen. Voor conventionele drukveren bestaat geen vergelijkbare uniforme norm.
Qua toepassing vat het verschil zich als volgt samen: conventionele drukveren zijn thuis in machinebouw en apparatenbouw, waar de belasting relatief voorspelbaar is. Stempelveren worden gekozen voor pers- en stempelgereedschappen en matrijssystemen, waar hoge piekbelasting en een lang leven onder zware omstandigheden centraal staan.
Bij het ontwerpen van een veer speelt het materiaal een belangrijke rol. In veel industriële toepassingen worden stalen drukveren gebruikt vanwege hun hoge sterkte en vermoeiingsbestendigheid.
Wanneer een toepassing wordt blootgesteld aan vocht, reinigingsmiddelen of buitenomstandigheden, kan een roestvaststalen uitvoering een betere keuze zijn. RVS drukveren bieden een hogere corrosiebestendigheid en worden daarom regelmatig toegepast in installaties waar duurzaamheid en onderhoudsarme werking belangrijk zijn.
Als vuistregel geldt: bij "normale" veerfuncties met een voorspelbare belasting is een conventionele drukveer doorgaans efficiënter. Zodra het aantal belastingscycli hoog is, de piekbelasting groot is of de inbouwruimte beperkt is ten opzichte van de gevraagde kracht, verdient een stempelveer de voorkeur.
Twijfelt u of een standaard uitvoering volstaat of is maatwerk nodig? Het artikel standaard vs maatwerk drukveren helpt u die afweging te maken. In de praktijk zien we dat engineers in persen, matrijzen en zwaar ophangwerk vrijwel altijd baat hebben bij stempelveren, ook als een conventionele drukveer op het eerste gezicht aan de specificaties lijkt te voldoen. De hogere initiële kosten worden terugverdiend via een langere levensduur en minder stilstand.
De keuze tussen stempelveren en drukveren hangt af van meerdere factoren tegelijk: veerconstante, inbouwruimte, materiaal, cyclusaantal en omgevingscondities. Onze engineers analyseren uw ontwerp en adviseren over de meest geschikte oplossing, inclusief maatwerk als de standaard maatreeks niet aansluit.
