Wat is een spiraalveer?

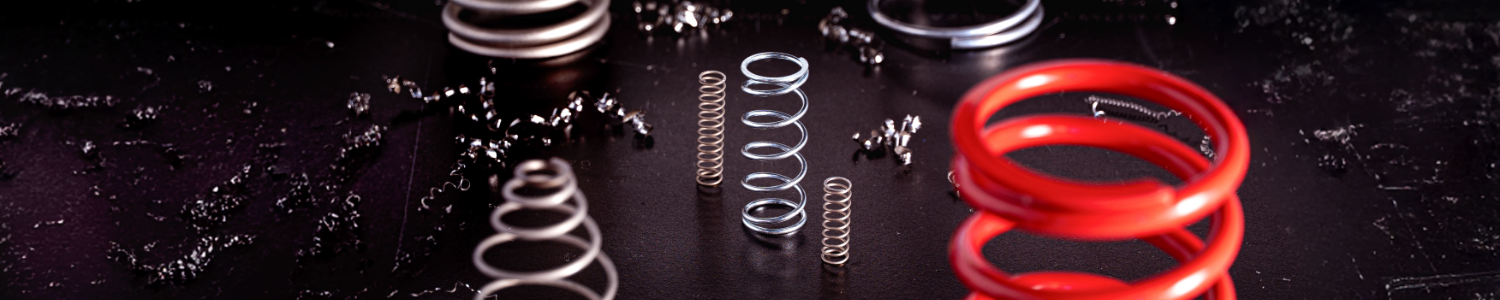

Een spiraalveer is een veer die wordt gevormd door rond draad of plat bandstaal in een spiraalvorm te wikkelen. Spiraalveren worden toegepast wanneer een gecontroleerde kracht, een draaibeweging, een axiale verplaatsing of een terugloopfunctie nodig is binnen een mechaniek. Onder de verzamelnaam spiraalveren vallen onder andere de volgende producttypen:
- Drukveer: neemt axiale druk op en levert gecontroleerde terugdrukkracht
- Trekveer: werkt op axiale trekkracht en keert terug naar de oorspronkelijke lengte
- Torsieveer: levert een draaimoment bij hoekverdraaiing van de benen
- Klokveer (platte spiraalveer): verzorgt een op- en terugrolbeweging binnen vlakke mechanieken
- Conische veer: biedt een progressieve krachtwerking met compacte inbouwhoogte
Drukveer in ontwerp en inbouwsituaties
Een drukveer is een spiraalveer die wordt belast door axiale druk. Wanneer een drukveer wordt ingedrukt, levert de veer een stabiele tegenkracht die ervoor zorgt dat onderdelen gecontroleerd terugkeren naar uitgangspositie. De werking van een drukveer wordt onder andere bepaald door de draaddiameter, de spoeldiameter, het aantal windingen en de veerconstante van de drukveer.
Een veel voorkomende vraag is: wat doet een drukveer?
Een drukveer zorgt voor ondersteuning, positionering, buffering van beweging en een nauwkeurige terugloop.
Drukveren worden veel gemaakt uit verenstaal, maar in omgevingen met vocht, reiniging of corrosie worden RVS drukveren toegepast. Bij het kopen of bestellen van een drukveer is het belangrijk dat krachtbereik, slaglengte en inbouwhoogte vooraf goed worden vastgesteld.

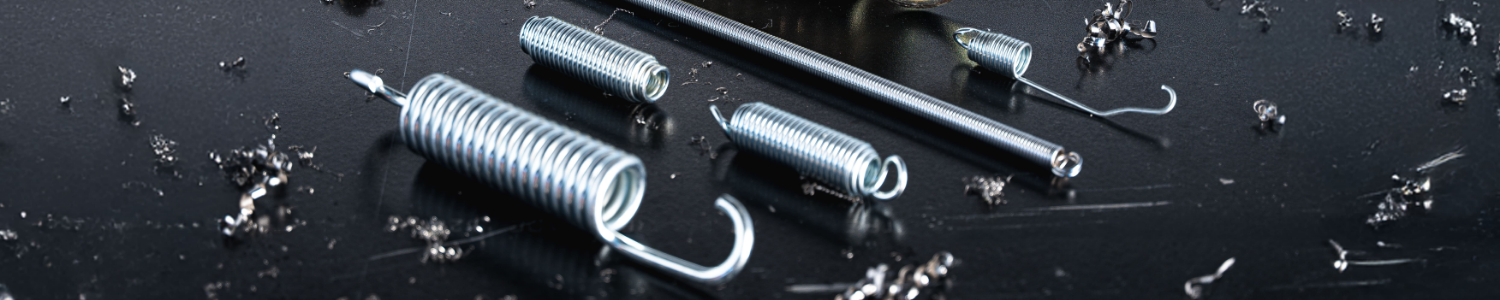

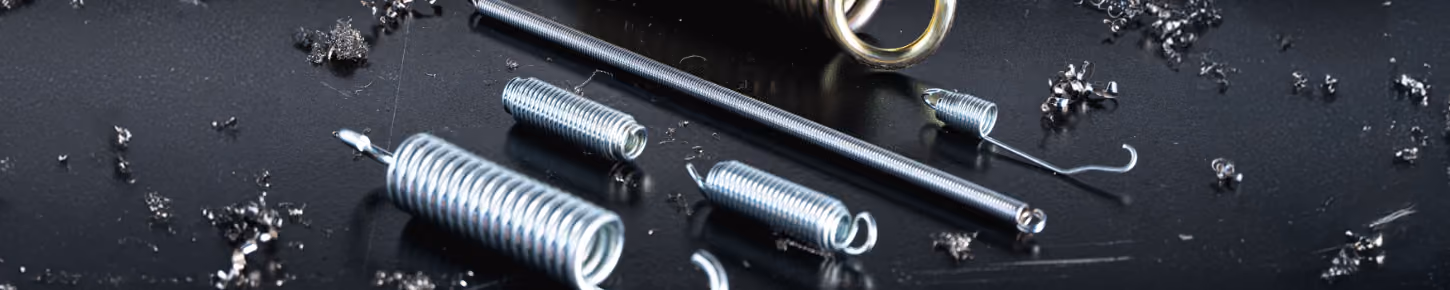

Trekveer voor terugtrekmechanismen en positionering
De trekveer werkt tegengesteld aan de drukveer: de trekveer wordt langer onder belasting en zorgt ervoor dat componenten gecontroleerd worden teruggetrokken. De eigenschappen van een trekveer worden bepaald door factoren zoals de aanvangskracht, de totale verlenging en de constructie van de ogen.
De vraag welke trekveer heb ik nodig? hangt af van het gewenste krachtverloop, de beschikbare ruimte, het gebruik van stalen veren of RVS veren, en het aantal bewegingen dat de trekveer moet kunnen uitvoeren zonder vermoeiing.
Wanneer een trekveer vervangen wordt, is het belangrijk om rekening te houden met dezelfde geometrie en krachtkarakteristiek, zodat het mechaniek correct blijft functioneren.
Torsieveer als oplossing voor rotatie en terugloop
Een torsieveer is een spiraalveer die werkt op basis van rotatie. De benen van de torsieveer worden onder een hoek verdraaid, waardoor de veer een draaimoment levert. Dit maakt de torsieveer geschikt voor functies zoals automatische terugloop, scharnierondersteuning en positionering.
Een terugkerende technische vraag is: wat is een torsieveer?
Een torsieveer is een veer die een hoekverdraaiing omzet in een nauwkeurig en gecontroleerd draaimoment.
De werking wordt bepaald door geometrie en de veerconstante van de torsieveer, die aangeeft hoeveel moment per graad hoekverplaatsing nodig is. Bij het kopen of bestellen van een torsieveer is het belangrijk om rekening te houden met draairichting, maximale hoekverdraaiing en de vorm van de benen.
Klokveer voor oprol- en terugrolsystemen
De klokveer is een platte spiraalveer van bandstaal die wordt toegepast in mechanismen waarin een op- en terugrolbeweging nodig is. Klokveren worden gebruikt in meetinstrumenten, instelmechanieken en terugloopconstructies.
Het verschil tussen een platte spiraalveer en een torsieveer is essentieel in het ontwerp: een klokveer werkt met plat bandstaal in een vlakke spoel, terwijl een torsieveer is opgebouwd uit rond draad met benen die om een as draaien.
Wanneer de krachtkarakteristiek van een klokveer afneemt of wanneer de veer zichtbare vervorming vertoont, is klokveer vervangen noodzakelijk om de nauwkeurigheid van het systeem te behouden.
Conische veer voor stabiele en ruimtebesparende inbouw
Een conische veer is een spiraalveer met een taps verloop. Door de wisselende diameter kunnen de windingen gedeeltelijk in elkaar schuiven, wat zorgt voor een compactere bouwvorm dan een cilindrische drukveer. Conische veren worden toegepast in mechanismen waar stabiliteit, grote slaglengte en beperkte inbouwhoogte moeten worden gecombineerd.
Welke spiraalveer heeft u nodig?
Bij het bepalen van de juiste spiraalveer is het belangrijk om te kijken naar het type belasting, de gewenste kracht- of momentkarakteristiek en de beschikbare inbouwruimte. Veel engineers vragen zich af wat het verschil is tussen een drukveer en een trekveer. Dit zit in de richting van de belasting: een drukveer werkt op verkorting, een trekveer op verlenging.
Wanneer standaardafmetingen niet voldoen, kan het efficiënter zijn om een spiraalveer op maat te laten ontwerpen in plaats van een willekeurige spiraalveer te kopen. Door maatwerk wordt ongewenste vervorming of vroegtijdige slijtage in het systeem voorkomen.
Spiraalveren bestellen en spiraalveren kopen bij De Spiraal
Of het nu gaat om het kopen van een drukveer, het bestellen van een trekveer of het laten produceren van een torsieveer, klokveer of conische veer: De Spiraal ondersteunt het volledige traject van ontwerp tot levering.
Bij het bestellen van spiraalveren krijgt u advies over geometrie, materiaalkeuze, veerconstante en montageruimte. Dankzij moderne productietechniek en nauwkeurige kwaliteitscontrole leveren wij spiraalveren die voldoen aan de hoogste technische eisen.
Wilt u een spiraalveer bestellen, spiraalveren kopen of direct technisch advies ontvangen?
